パソコンの土台・パーツ間の橋渡し

デスクトップパソコン、ノートパソコン問わずパソコンの中には大きな基盤が一枚入っています。メインボード、システムボードともいいます。

パソコンというのは、いくつかの部品・パーツで構成されているコンピューターです。

部品ごとに役割や機能が異なり、電源の供給や相互に通信する回路が必要になってきます。そのため、ひとつのコンピューターとして動作するために必要となってくるのが、マザーボードです。

マザーボードには、パソコンの様々なパーツが接続されていて、複雑な回路が張り巡らされています。パーツ間の橋渡しをする役割があります。

様々なマザーボード

メーカー製デスクトップパソコン内部。マザーボードに 電源、CPUメモリーなど 様々な機器が接続されています。

デスクトップパソコン

一体型パソコン内部。右側の緑の基盤がマザーボード。

一体型パソコン

ノートパソコン内部。1枚のマザーボードがあり、CPU・メモリー・ハードディスクなどがつながっていることが分かります。

ノートパソコン

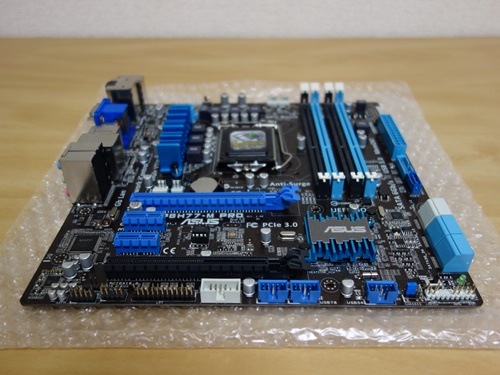

自作パソコンなどで使われるマザーボード。メモリースロット(右下)や拡張スロット(左上)が付いています。

マザーボード

マザーボードにはチップセットという集積回路が組み込まれています。発熱するため冷却用のヒートシンクが載っていることもあります。

チップセット

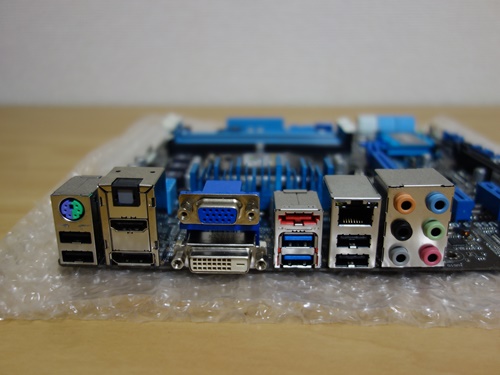

マザボードは、マウスやキーボード、プリンターなどのUSB、液晶ディスプレイやオーディオの端子のように、他の機器との接点となる インターフェースをもっています。

インターフェース

BIOS

マザーボードには、CPU、メモリー、ハードディスク、光学ドライブ、電源、LAN、USB、拡張ボードなどパソコンの部品のすべてがつながっています。

マザーボードと部品

BIOSプログラムは、このマザーボードに組み込まれています。

BIOSを起動させると、接続されているCPU、メモリー、HDD・SSD、光学ドライブなどの情報をはじめ、電源の供給状況など 主にハードウェアレベルの基本的な項目の確認や操作を行うことができます。

なお近年は、BIOSから 機能を拡張したUEFIへ移行が進んでいます。

チップセット

チップセットとは、パーツ間の相互通信などを担う集積回路です。マザーボードの核となる部分になります。

どのチップセットを使うかによって パソコンの基本的な設計、性能が決まります。

チップセット

例えばメモリーの増設をするときに、適合するメモリーの種類を選ぶ必要がありますが、これはチップセットに適合するかどうかになっています。

年々パソコンの性能が上がっていく要因のひとつに、チップセットの性能の向上があげられます。

バス

バスとは 各機器のデータの通り道のことです。伝送路ともいいます。

マザーボード上では、機器間でデータのやり取りが常に行われています。

CPU内部のバスを内部バス、CPUとメモリー、CPUと他の機器などマザーボード上にあるバスを外部バスといいます。

オンボード

マザーボードには、CPU・メモリー・ハードディスク・光学ドライブなどの主要なパーツ以外にも、画面描画を行うグラフィックチップ、音声を出力するサウンドチップ、LANを繋いで通信できる LANチップなどが取り付けられています。

マザーボードにその機能が付いていることをオンボードといいます。オンボードグラフィック、オンボードLAN、オンボードサウンドといいます。

ネットワークアダプタデバイスマネージャー→ネットワークアダプター。


サウンドデバイスマネージャー→サウンド。


これらのチップは マザーボードに直付けされており、他の主要パーツのように簡単に取り外したりすることはできません。

近年ではグラフィック機能はCPUに移行しており、マザーボード上にあったグラフィック機能は主にCPUが担っています。
