拡張カードのクリーニング

メーカー製のデスクトップパソコン、自作パソコン、BTOパソコンなどでは、映像出力を担うグラフィックボードが取り付けてあることがあります。

グラフィックボードは、CPUと同じく発熱が大きく、排熱の問題はやや気を付けておくべき点になります。グラフィックボードに埃がたまった状態で使い続けると、以下のようになることがあります。

  • ファンの回転数が上がり、音がうるさい
  • 高回転・高温で使用し続けた結果、ファン、GPU、VRAM(ビデオメモリー)、コンデンサなどの故障が起きる可能性がある

このページでは、グラフィックボードのクリーニングの方法や埃のたまりやすい箇所について実例を交えて解説しています。

実際のクリーニング

PC内部にアクセスするため、電源は確実にOFFにします。電源部に主電源スイッチがない場合は、電源ケーブルを外します。

デスクトップパソコンに取り付けてあるグラフィックボード。

グラフィックボード

PCケースを動かして確認した状態。ファン側。

ファン側

基盤側。

基盤側

この状態で見える部分だけクリーニングを行います。クリーニングの際は、ファンや基盤に掃除機などを直接あてない、ファンに力を加えない、ファンを回転させないなど注意する必要があります。

取り外してのクリーニングは、やや上級者向けになります。

グラフィックボードは、PCI-Eスロットに取り付けてあります。固定しているネジを外します。

ネジを外す

グラフィックボードの取り外しは、基本的に 静電気除去手袋を着用します。取り外しの際にファンに触れないようにします。また最も注意すべき点は、スロットの端にある爪・ロックになります。

パソコンやマザーボードによって、この部分の形状や仕組みは異なりますが、ロックを解除してグラフィックボードの取り外しを行います。

ロック

取り外したグラフィックボード。

取り外したグラフィックボード

グラフィックボードは、CPUと同じように ファンとヒートシンクという構造になっています。埃がたまる場所も同じで、ファンとヒートシンクの間が多くなります。

ファンとヒートシンクの間

ファンに力を加えないように、ピンセットやドライバーなどで埃を除去します。エアダスターを使う場合は、ファンが回転しないようにドライバーなどを挟んでおきます。

埃を除去

グラフィックボードのクリーニングで着目すべき点は、ファンからの空気がヒートシンクに流れているかどうかです。ここの部分に埃がたまると 全体的な温度が上昇したり、ファンの回転数が高くなる傾向があります。

ヒートシンク

ファンの汚れは、綿棒やウェットティッシュなどを使います。

ファンの汚れ

クリーニング後。

クリーニング後

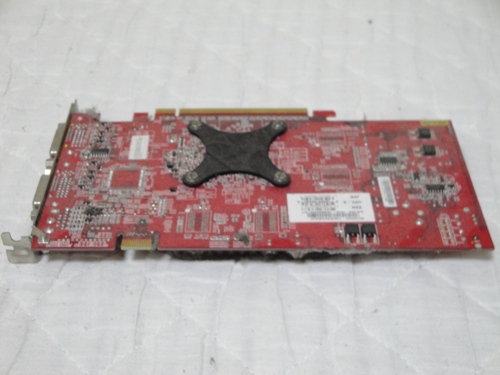

基盤側は、直接触れないようにします。

基盤側

専用のブラシなどでクリーニングします。

ブラシ

クリーニング後。

基盤側のクリーニング後

スロット部分に埃がある場合は、ブラシなどで除去します。スロットに埃などが入らないように注意します。

スロット部分のクリーニング

グラフィックボードの切り欠きとスロットの切り欠きを合わせて、再度取り付けを行います。スロットカバーの部分のネジも、再度留めます。

グラフィックボードの取り付け

取り付け後、PCケースのカバーを閉めて、グラフィックボードの端子にもともと接続されていたディスプレイのケーブルを接続します。

グラフィックボードのクリーニングは、取り外さずに行うか、取り外しも行うかになりますが、グラフィックボードをはじめ、スロットに取り付けてある拡張カードに関しては、基本的に取り外しをせずにクリーニングを行うというのが基本的な考え方になるといえます。

理由としては、着脱による別のトラブルが起きる可能性があるためです。やはり無理をせず、クリーニングを行うのが無難です。

ただ極端に埃がたまっている、取り外しを行わないとファンの下の埃を除去できないという場合は、グラフィックボードの取り外しを行うことがあります。
